- 1. В атмосферной лабораторной горелке горючий газ смешивается с воздухом (окислителем) из окружающей среды, который поступает в горелку благодаря эффекту инжекции. Для создания эффекта инжекции в трубке, по которой в горелку поступает горючий газ, выполняют сужение (инжектор). В результате скорость газа после инжектора возрастает, а давление в нем падает, благодаря чему и происходит подсос воздуха в трубку горелки, через выполненные в ней отверстия.
- 2. Конструктивно лабораторная газовая атмосферная горелка выполнена в виде устройства, имеющего инжектор, установленный в металлической трубке с отверстиями для поступления в трубку атмосферного воздуха, которая закреплена на подставке с боковым вводом для подачи в трубку горючего газа, при этом трубка может быть снабжена устройством для изменения подачи воздуха через указанные отверстия.
- 3. Для лабораторных работ применяют три вида атмосферных горелок. Это горелки Бунзена, Теклю и Мекера.
- 4. Горелка Бунзена - газовая лабораторная атмосферная горелка, имеет все конструктивные элементы описания горелки по п.2, но при этом отверстия выполнены на боковой поверхности трубки, а устройство для изменения подачи в трубку воздуха выполнено в виде подвижной заслонки, изменяющей площадь проходного сечения этих отверстий.
- 5. Горелка Теклю - газовая лабораторная горелка, также имеет все конструктивные элементы описания горелки по п.2, но трубка этой горелки имеет расширение в нижней своей части, а отверстия выполнены на торцевой поверхности этого расширения, при этом горелка имеет подвижную регулировочную шайбу, установленную с зазором относительно указанной торцевой поверхности, а количество воздуха поступающего в трубку горелки, регулируется за счет изменения величины этого зазора.
- 6. Горелка Мекера - газовая лабораторная горелка, имеет также все конструктивные элементы горелки по п.2, при этом отверстия для поступления воздуха выполнены на боковой поверхности трубки горелки, которая имеет расширением в своей верхней части, на торце которой смонтирован рассекатель потока газовоздушной смеси, выполненный в виде металлической вставки с перфорацией или с сеткой.
- 7. Примеры конструктивного исполнения устройств для изменения количества воздуха, поступающего в атмосферную горелку, приведены на сайте "Горелки лабораторные газовые. Устройство и применение"
Атмосферные горелки
Аннотация
Технические характеристики атмосферных горелок
В таблице приведены сравнительные технические характеристики лабораторных атмосферных горелок Бунзена, Теклю и Мекера.
Горелки | Модель | Диаметр трубки основного пламени, наружный мм |
Диаметр трубки основного пламени, внутренний мм |
Высота, мм |
Вес, кг |
Выходная мощность, не более, Вт |
---|---|---|---|---|---|---|
Бунзена | 2610 | 14,2 | 12,3 | 125 | 0,208 | |
2611 | 14,2 | 12,3 | 125 | 0,208 | 1490 | |
2610H | 14,2 | 12,3 | 125 | 0,370 | 1100 | |
2611H | 14,2 | 12,3 | 125 | 0,370 | 1490 | |
13 | 9,4 | 8,0 | 115 | 0,330 | 1275 | |
19 | 11,0 | 8,5 | 126 | 0,345 | 570 | |
20 | 11,0 | 8,5 | 126 | 0,345 | 660 | |

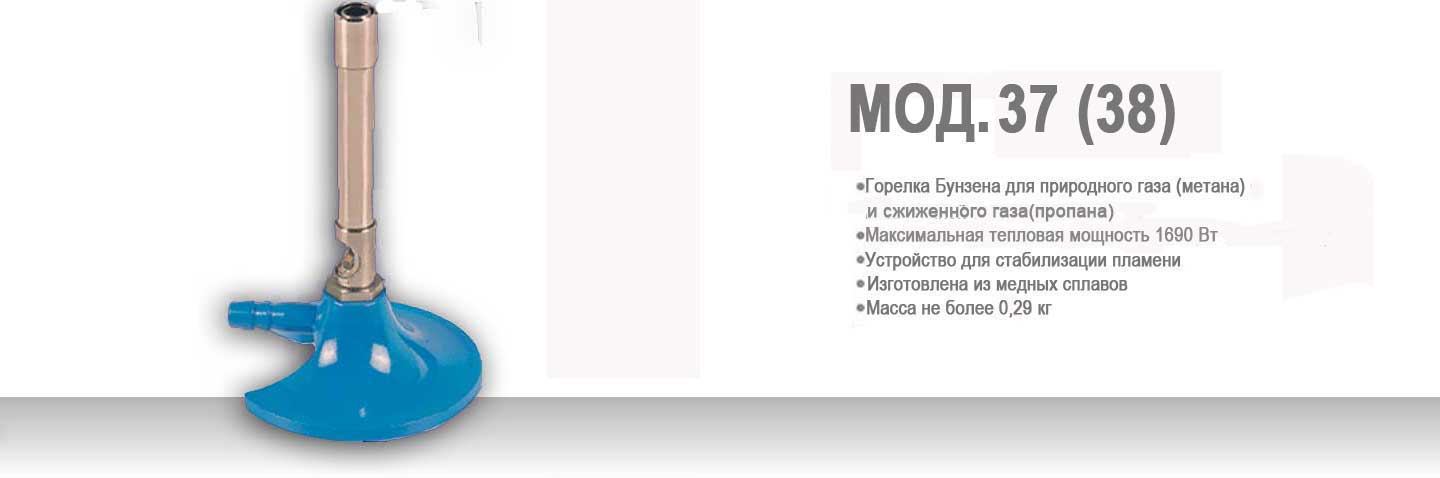

37 | 13,0 | 12,3 | 145 | 0,287 | 1470 | |
38 | 13,0 | 9,5 | 145 | 0,287 | 1690 | |
46 | 13,0 | 9,5 | 150 | 0,325 | 1220 | |
53 | 8,0 | 6, 3 | 88 | 0,275 | 270 | |
54 | 8,0 | 6,3 | 88 | 0.275 | 320 | |
70 | 15,9, 0 | 13,5 | 155 | 0,220 | 580 | |
71 | 15,9 | 13,5 | 155 | 0,220 | 690 | |
101 | 12,6 | 9,6 | 115 | 0,473 | 1550 | |

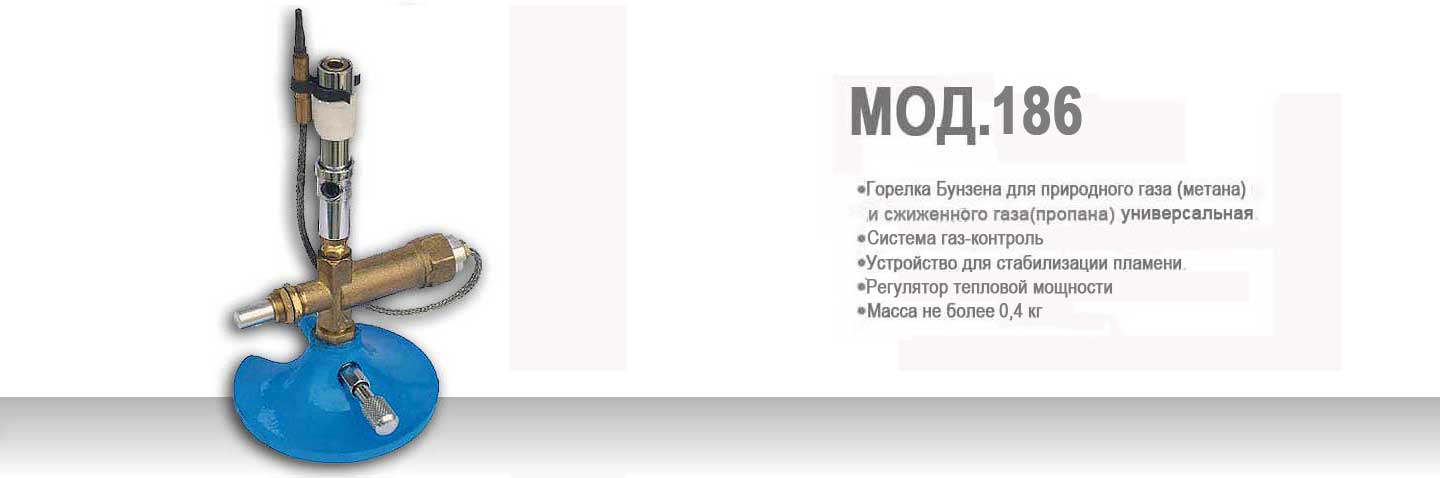

186 | 9,4 | 8,0 | 155 | 0,4 | 830 | |
Мекера | 56 | 24,0 | 20,5 | 162 | 0.375 | 630 |
57 | 24,0 | 20,5 | 162 | 0.375 | 750 | |
59 | 30,0 | 25,0 | 192 | 0.440 | 1070 | |
60 | 30,0 | 25,0 | 192 | 0.440 | 1280 | |
Теклю | 62 | 13,0 | 9, 5 | 145 | 0,330 | 1070 |
63 | 13,0 | 9, 5 | 145 | 0,330 | 1220 |
